Microscopía Óptica y Confocal

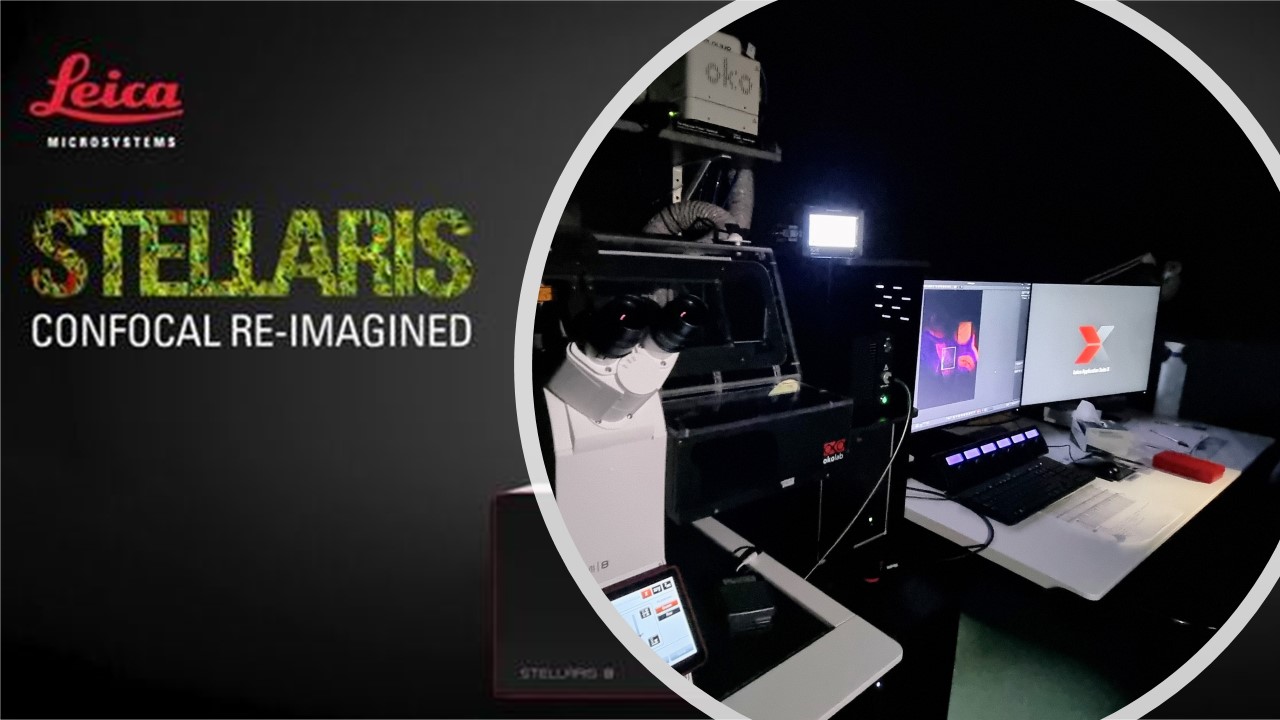

Microscopía Confocal de última generación con la máxima flexibilidad para la excitación y detección de marcadores fluorescentes

• Láser blanco WLL; hasta 8 líneas de excitación entre 440-790 nm. Se puede trabajar con cualquier fluorocromo excitado en este rango, y asegurar la máxima eficiencia de excitación.
• Láser de estado sólido 405 nm y 488nm
• TauSense – análisis rápido de tiempos de vida de fluorescencia. Permite la separación de fluorocromos y de auto-fluorescencia.
• Módulo Falcon para experimentos más complejos de tiempos de vida de fluorescencia (FLIM), ej. FLIM-FRET.
• Detectores Espectrales – 3 detectores HyD S de alta sensibilidad y contraste para aplicaciones generales y 1 detector HyD X para aplicaciones FLIM. Permite la detección flexible de fluorescencia entre 350-850 nm. Detector luz transmitida.
• Módulo Lightning de procesamiento en línea de imágenes confocales para la obtención una resolución de hasta 100 nm XY.
• Escaneo dúo Galvométrico (alta calidad hasta 8096 x 8096) y Resonante (8000 líneas/segundo 1024 x 1024, 28 imág./segundo 512 x 512).
• Sistema de corrección de enfoque Leica AFC (Adaptive Focus Control)
• Incubador completo OKOlabs con control digital de CO2 y Temperatura, rango 02 1-18 %
• Platina Motorizada para experimentos mosaico y multi-posición.
• Objetivos:
• HC PL APO 10x/0.40 W.D. 2,2 mm (seco)
• HC PL FLUOTAR 20x/0.75 W.D. 0,62 mm (seco)
• HC PL APO 20x/0.75 W.D. 0,67 mm (glicerol, aceite, agua)
• HCX PL APO 40x/0.95 W.D. 0,17 mm (seco)
• HCX PL APO 63x/1.30 Glyc W.D. 0.30 mm (glicerol)
• HCX PL APO 63x/1.40-0.60 Oil W.D. 0.14 mm (aceite)
• HC FLUOTAR L 25x/0.95 W VISIR (agua)
• Cámara digital de captura de imagen en color FLEXACAM C1.

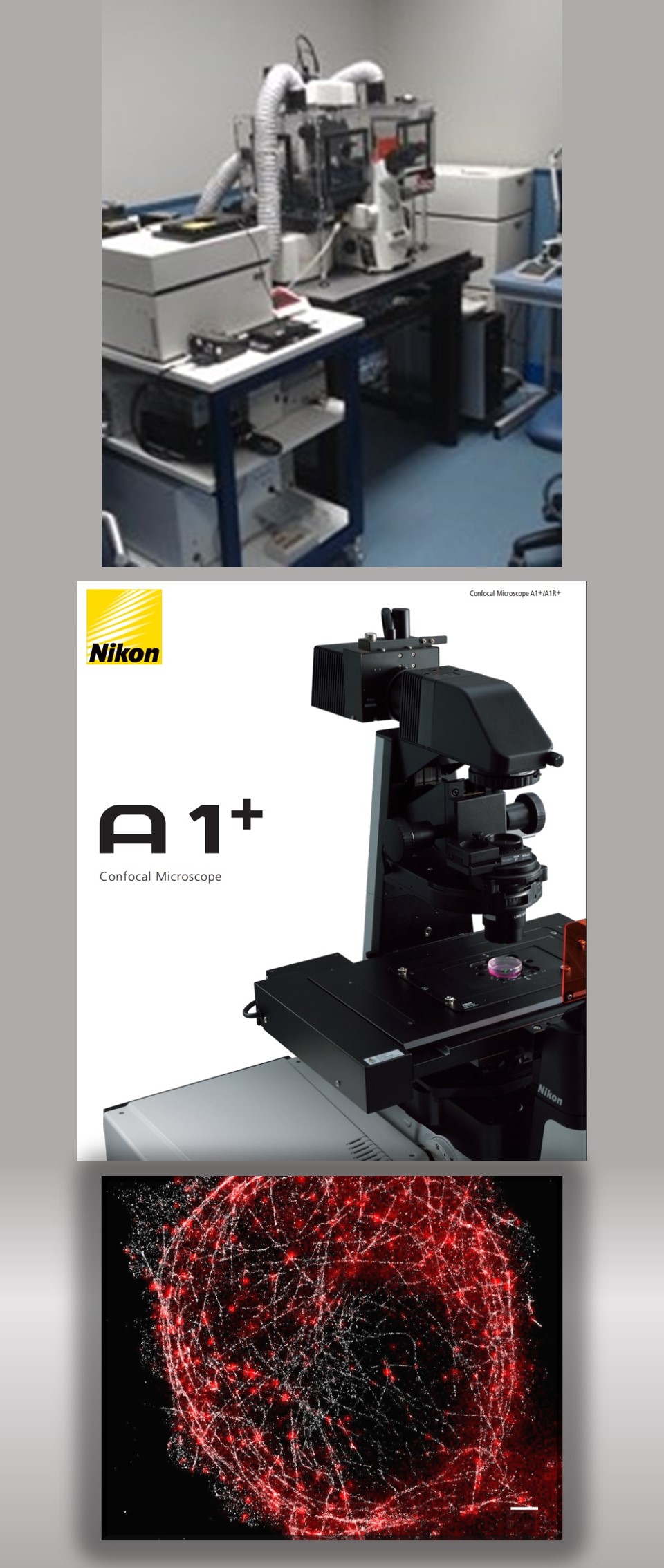

Microscopio Nikon multimodal con módulos de confocal A1+, TIRF, superresolución STORM, fluorescencia convencional y luz transmitida

• Módulo Confocal de barrido espectral dual resonante.
• Módulo de escaneo galvanométrico (hasta 4096x4096, rotación hasta 180º)
• Módulo de escaneo resonante (max. 15.600 lin/s, 512x512 30 fr/s)
• Bancada de Láseres para Confocal
• Diodo violeta, línea de excitación 405 nm (DAPI y Hoechst)
• Argón, líneas de excitación 457, 477, 488, 514 nm (CFP, FITC, GFP e YFP, etc.)
• Diodo amarillo, línea de excitación 561 nm (Cy3, Texas Red, etc.)
• Diodo rojo, línea de excitación 638 nm (Cy5, etc.)
• Módulos de detección confocal
• Detección motorizada mediante filtros.
• 2 x PMTs y 2 x GaAsP con mayor eficiencia cuántica.
• 1 canal de luz transmitida.
• Detección espectral 400-750 nm
• Sistema de detección multianódico de 32 canales.
• Microscopio invertido motorizado Nikon Eclipse Ti-E
• Enfoque con sistema Perfect Focus de autofocus de hardware (para 10x, 60x y 100x)
• Sistema de control ambiental de las muestras OKOLAB H201 para la temperatura, humedad, O2 y CO2
• Cámara digital en color (resolución máxima 2.560 x 1.920 píxeles).
• Fuente de fluorescencia convencional y filtros para DAPI, FITC y TRITC
• Accesorios para realizar experimentos in vivo con perfusión.
• Objetivos:
• PLAN APO 10x/0.45 W.D. 4 mm
• PLAN APO 40x /0.95 WD 0.11-0.23 mm
• PLAN FLUOR 20x/0.75 Multi Inmersión.
• PLAN APO 60x/1.40 Oil W.D. 0.13 mm
• APO TIRF 100x/1.49 Oil W.D. 0.12 mm
• Módulo de TIRF / STORM Super-resolución
• Módulo de iluminación TIRF con control de ángulo de iluminación motorizada.
• Bancada dedicada de iluminación láser para STORM/TIRF
• Láseres de 405 nm (20mW), 488 nm (50mW), 561 nm (50mW), 647 nm (125mW)
• Cámara EMCCD Andor Ixon 897 de alta sensiblidad (512 x 512 pixeles)
• Sistema de super-resolución STORM con elemento esférico para STORM 3D
• Permite la adquisición de imágenes una resolución espacial hasta 20 nm en XY y 50 nm en Z.
• NIS Elements software de Adquisición y análisis
• Módulos de adquisición para Confocal A1+, N-STORM y microscopia convencional.
• Módulo de procesamiento de datos STORM
• Herramientas de análisis de imagen

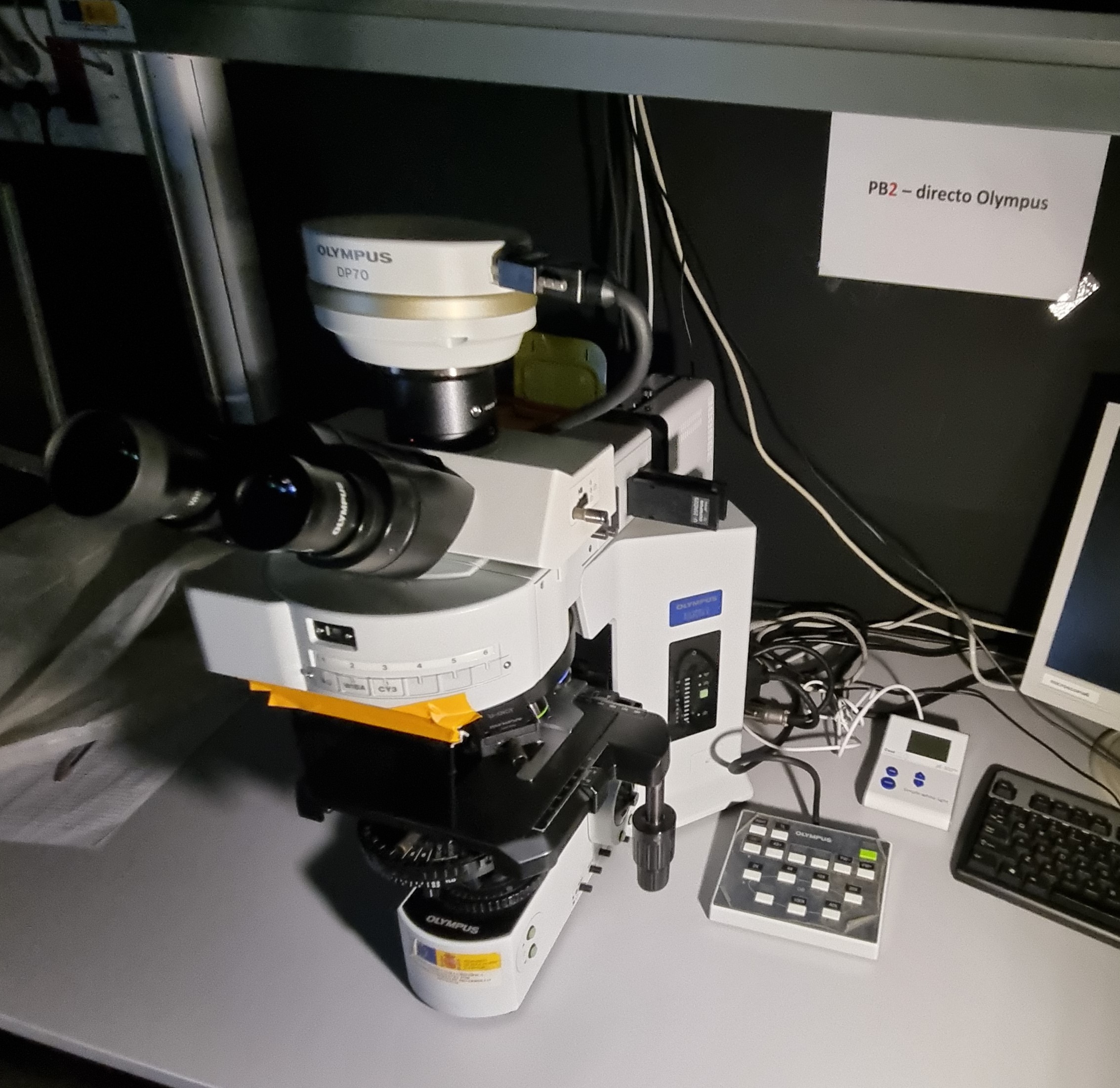

Sistema equipado para la adquisición de imágenes en campo claro, con y sin utilización de contraste interferencial de Nomarski, y de fluorescencia.

• Fuentes de iluminación: Halógeno y CoolLED p300white Lite.
• Objetivos (Todos los objetivos preparados para óptica DIC):
• PlanApo 2x/0,08 Objetivo Plan Apocromatico 2x de corrección.
• UPlanFl 4x/0,13 Objetivo U Plan Fluor
• UPlanFl 10x/0,30 Objetivo U Plan Fluor
• UPlanFl 20x/0,50 Objetivo U Plan Fluor
• UPlanFl 40x/0,75 Objetivo U Plan Fluor
• UPlanFl 100x/1,30 Objetivo Universal Plan Fluor Oil.
• Filtros:
• U-MNU2 Excitación UV de banda estrecha, filtro de excitación EX360-370, espejo dicroico (DM400), y filtro de emisión EM420.
• U-MWIBA2 Excitación azul de banda estrecha, filtro de excitación EX530-550, espejo dicroico DM570, filtro de emisión EM590.
• U-N41021 CY3.5 Excitación verde de banda estrecha, filtro de excitación EX550-580, espejo dicroico DM585, filtro de barrera EM620.
• Cámara digital color profesional para microscopía DP70. Resoluciones efectivas de 4080 x 3072, 2040 x 1536, 1360 x 1024, 680 x 512, 680 x 510 (2x2 binning) o 340 x 250 (4x4 binning) píxeles.
• Software de adquisición: DPController y DPManager

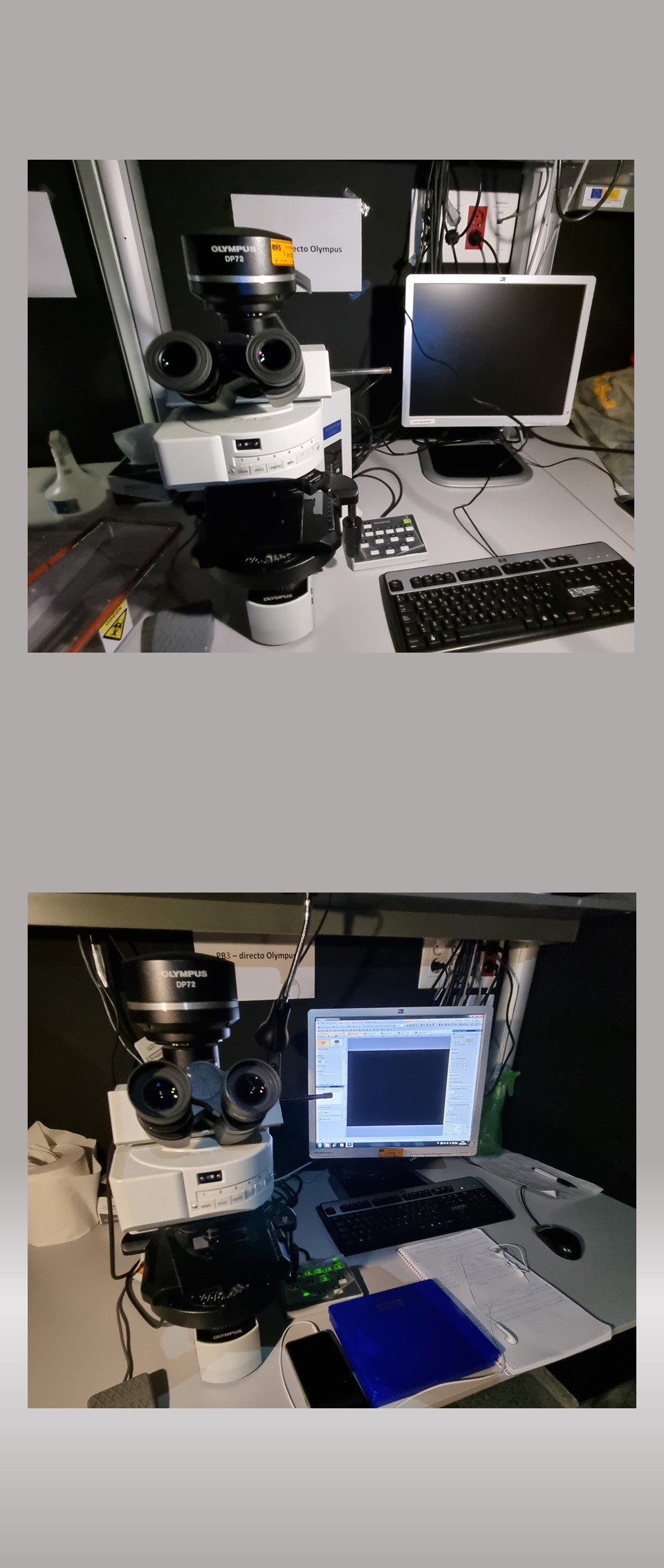

Equipado para la adquisición de imágenes en campo claro, con y sin utilización de contraste interferencial de Nomarski, y de fluorescencia

• Fuentes de iluminación: Halógeno y Mercurio.
• Objetivos:
• PLAPON2x/0,08 WD 6.2mm
• UPLFLN10x/0,3 WD 10.0mm
• LUCPLFL20x/0,45 WD 6.4 - 7.6mm
• LUCPLFL40x/0,60 WD 2.7 - 4.0mm
• LUCPLFL60x/0,70 WD 1.5 - 2.2mm. Oil
• UPLFLN100x/1,30 WD 0.2mm. Oil
• Filtros:
• U-MNU2 Excitación UV de banda estrecha, filtro de excitación EX360-370, espejo dicroico (DM400), y filtro de emisión desde 420nm (EM420).
• U-MNIBA3 Excitación azul de banda estrecha, filtro de excitación EX470-495, espejo dicroico DM505, filtro de emisión EM510-550.
• U-MNB2 (sólo en el PB1) Excitación azul de banda estrecha, filtro de excitación EX470-490, espejo dicroico DM500, filtro de emisión desde EM520.
• U-MNG2 Excitación verde de banda estrecha, filtro de excitación EX530-550, espejo dicroico (DM570), filtro de emisión desde EM590.
• Posibilidad de adquisición en Z y experimentos de time-lapse.
• Cámara digital color profesional para microscopia DP72. Resoluciones efectivas de 4140 x 3096, 2070 x 1548, 1360 x 1024, 680 x 512, 680 x 510 y 340 x 250 píxeles.
• Software CellSens CELL-A de adquisición y análisis de imagen

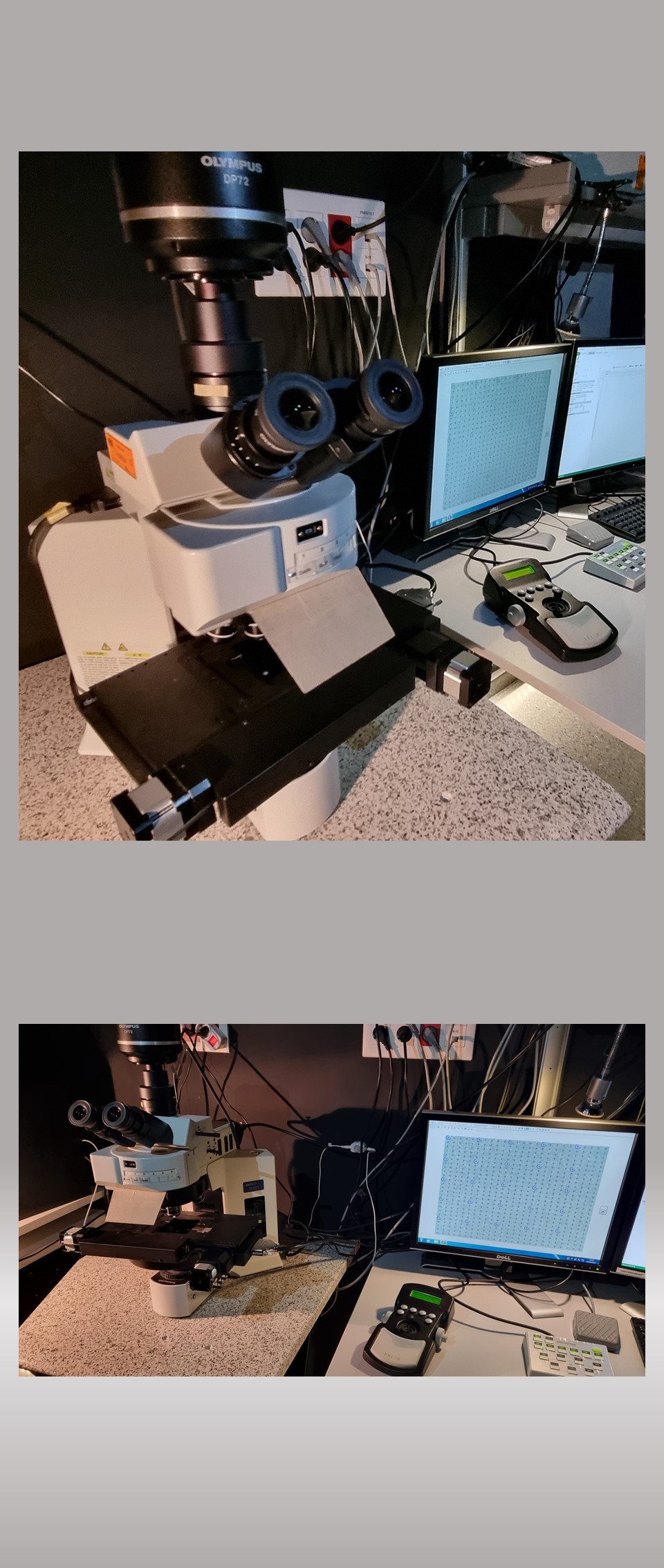

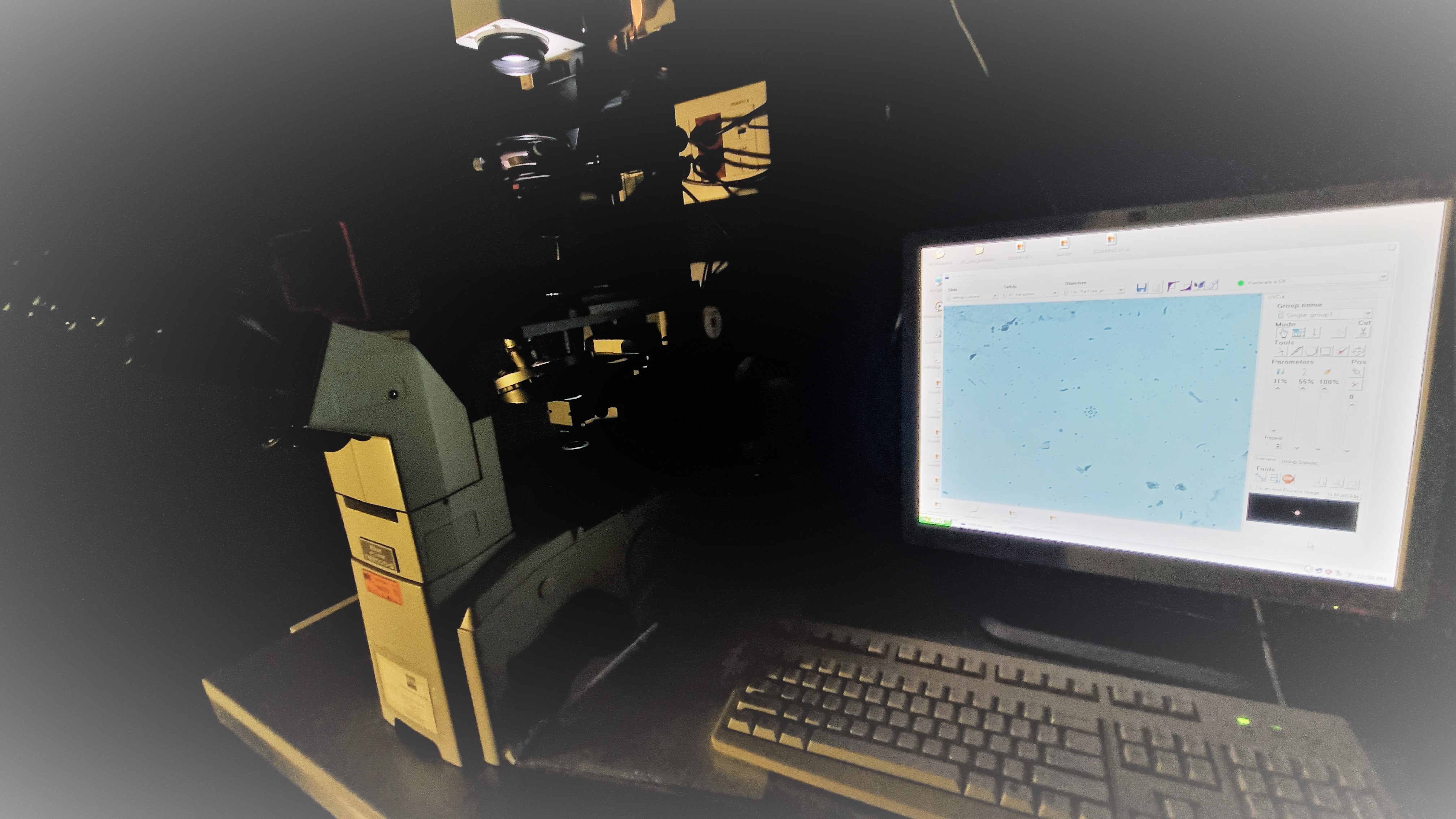

Microscopio de fluorescencia directos con motorizaciones de los ejes X, Y, Z con programa NewCAST de estereología.

• Fuentes de iluminación: Halógeno y Mercurio.
• Objetivos:
• PLAPON2x/0,08 WD 6.2mm
• UPLSAPO4x/0,16 WD 13.0mm
• UPLSAPO10x/0,40 WD 3.1mm y F.N 26.5
• UPLSAPO40x/0,95 WD 0.18mm y F.N 26.5
• UPLSAPO60x/1,35 WD 0.15mm y F.N. 26.5
• UPLSAPO100x/1,40 WD 0.13mm y FN 26.5
• Filtros
• U-MNUA2 Excitación UV de banda estrecha, filtro de excitación EX360-370, espejo dicroico DM400, y filtro de emisión EM420-460.
• U-MNIBA3 Excitación azul de banda estrecha, filtro de excitación EX470-495, espejo dicroico DM505, filtro de emisión EM510-550.
• U-MNIGA3 Excitación verde de banda estrecha, filtro de excitación (EX540-550), espejo DM570; filtro de emisión EM575-625.
• Cámara digital color profesional para microscopia DP72. Resoluciones efectivas de 4140 x 3096, 2070 x 1548, 1360 x 1024, 680 x 512, 680 x 510 y 340 x 250 píxeles.
• Software de adquisición y análisis de imagen
• Software de estereología modelo Computer Assisted Stereological Toolbox (CAST) para mediciones cuantitativas eficientes, reproducibles y no sesgadas. CAST permite la estimación de:
• Número de células y estructuras: mediante el disector óptico.
• Longitudes de estructuras y de contornos de superficies: mediante el estimador de segmentos de líneas y de líneas.
• Áreas: mediante el estimador de puntos (usando el principio de Cavalieri), de segmentos de líneas, de marcos de contaje, de cicloides y de líneas.
• Volúmenes (total, fracciones y local): mediante el estimador de puntos (usando el principio de Cavalieri), de segmentos de líneas y de líneas.
• Además, permite la integración de todos los estimadores (sondas geométricas) sobre la misma muestra en imagen en vivo.
• Control de motorización en eje Z /(X/Y) para uso del disector óptico.
• Adquisiciones de Super imágenes (barrido de todo el portaobjetos).
• Configuración de rutinas personalizadas.
• Medición de longitudes, ángulos, diámetros, radios, etc. con cambio de unidades.
• Platina motorizada en 2 ejes de alta resolución: 300 x 300 mm XY (0.04 micras).

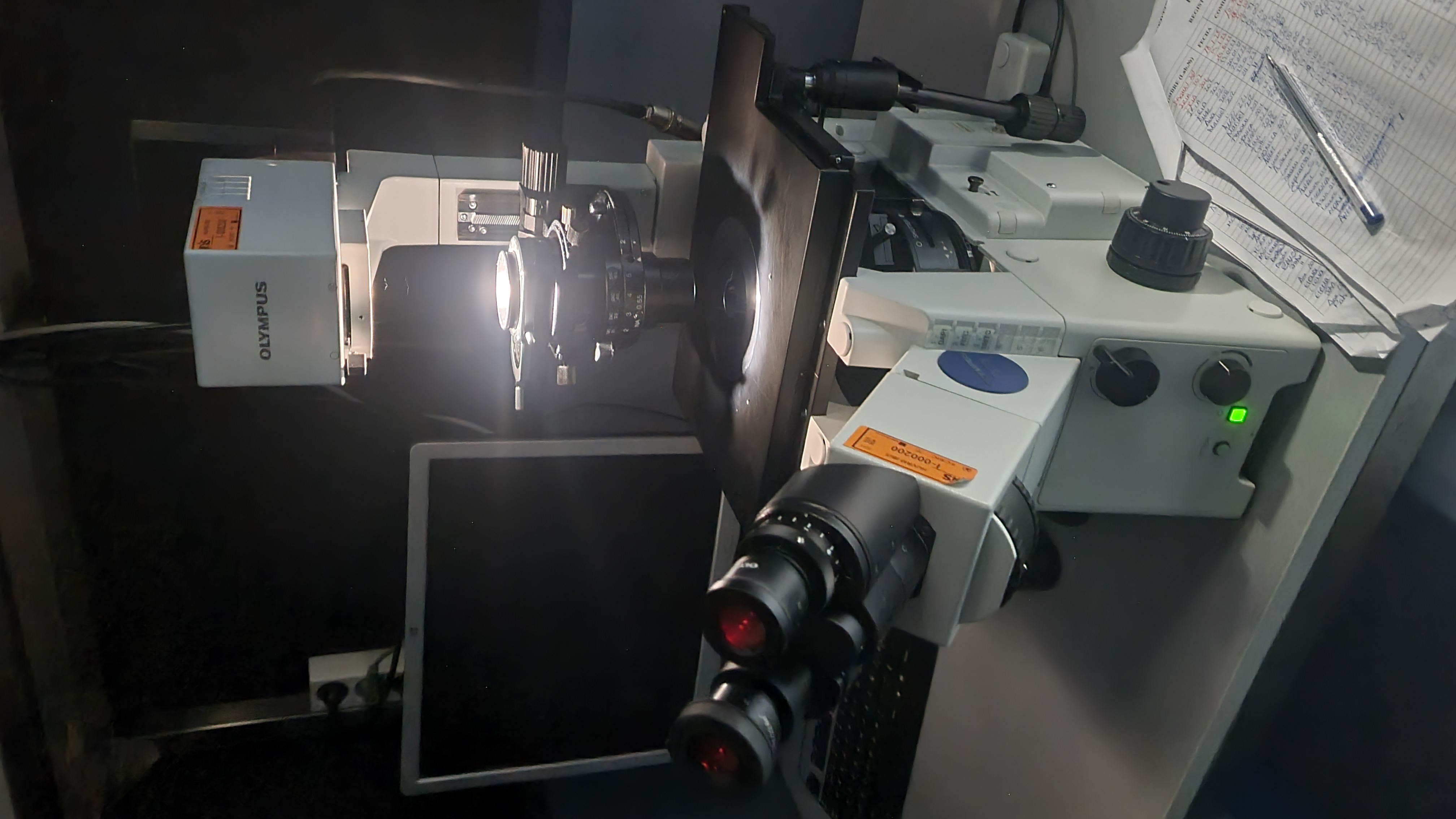

Sistema equipado para la adquisición de imágenes en campo claro, con y sin utilización de contraste interferencial de Nomarski, y de fluorescencia.

• Fuentes de iluminación: Halógeno y Mercurio.
• Objetivos (Todos los objetivos preparados para óptica DIC):
• LN10x/0,3 WD 10.0mm
• LUCPLFL20x/0,45 WD 6.4 - 7.6mm.
• LUCPLFL40x/0,60 WD 2.7 - 4.0mm.
• LUCPLFL60x/0,70 WD 1.5 - 2.2mm. Oil.
• UPLFLN100x/1,30 WD 0.2mm. Oil.
• Filtros:
• U-MNU2 Excitación UV de banda estrecha, filtro de excitación EX360-370, espejo dicroico (DM400), y filtro de emisión desde 420nm (EM420).
• U-MNB2 (sólo en el PB1) Excitación azul de banda estrecha, filtro de excitación EX470-490, espejo dicroico DM500, filtro de emisión desde EM520.
• U-MNG2 Excitación verde de banda estrecha, filtro de excitación EX530-550, espejo dicroico (DM570), filtro de emisión desde EM590.
• Posibilidad de adquisición de experimentos de time-lapse.
• Cámara digital color profesional para microscopia DP72. Resoluciones efectivas de 4140 x 3096, 2070 x 1548, 1360 x 1024, 680 x 512, 680 x 510 y 340 x 250 píxeles.
• Software CellSens CELL-A de adquisición y análisis de imagen

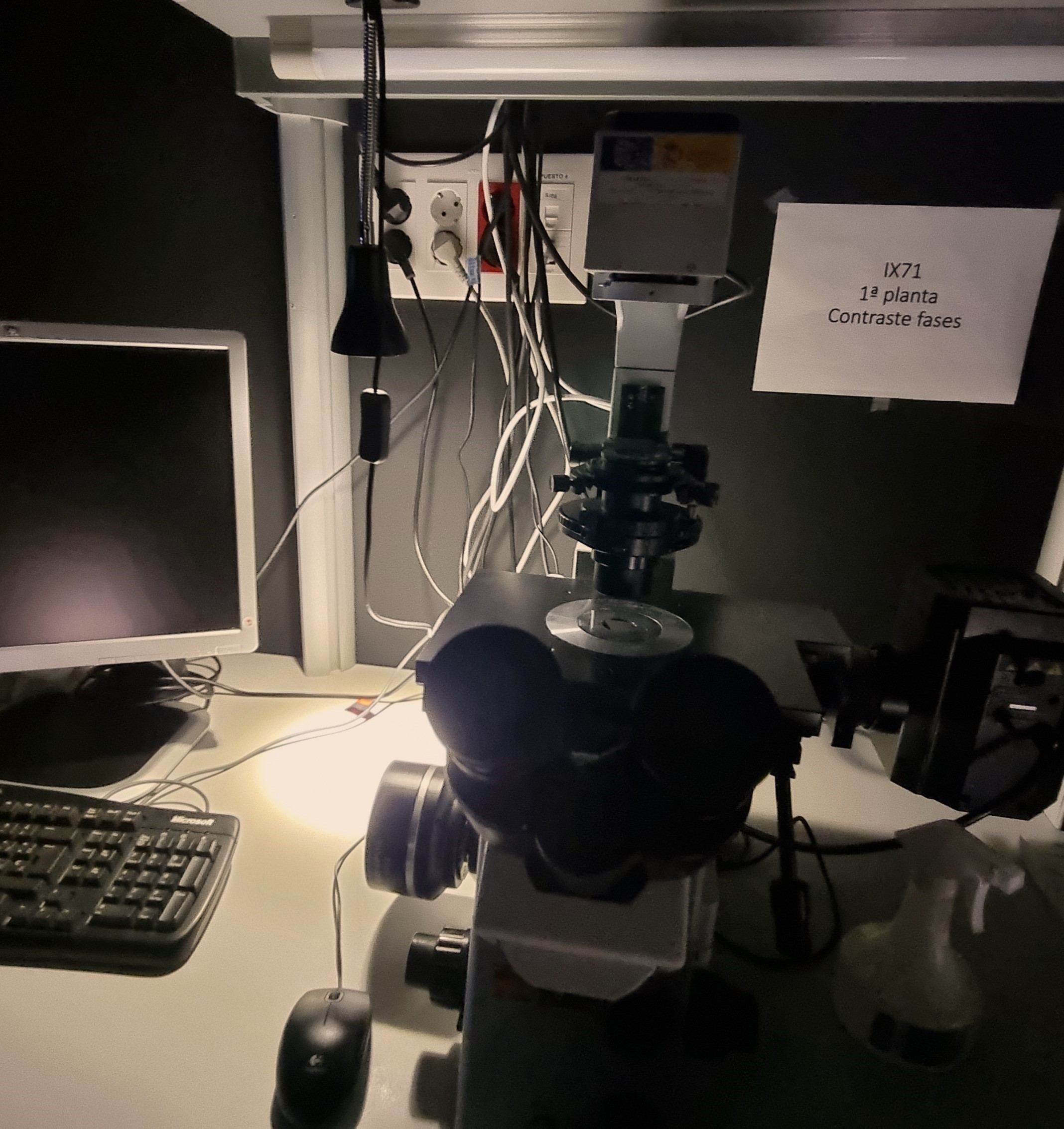

Sistema equipado para la adquisición de imágenes en campo claro, con y sin utilización de contraste de fases, y de fluorescencia.

• Fuentes de iluminación: Halógeno y Mercurio.
• Objetivos (Todos los objetivos preparados para óptica DIC):
• UPlanFl 4x/0,13 PhL
• UPlanFl 10x/0,30 Ph1
• LCPlanFl 20x/0,40 Ph1 WD 7.55-6.75mm
• LCPlanFl 40x/0,60 Ph. WD 2.89mm
• LCPlanFl 60x/ 0,70 Ph2 WD 1.89-1.10mmm
• Filtros:
• U-MNU2 Excitación UV de banda estrecha, filtro de excitación EX360-370, espejo dicroico (DM400), y filtro de emisión desde 420nm (EM420).
• U-MNB2 (sólo en el PB1) Excitación azul de banda estrecha, filtro de excitación EX470-490, espejo dicroico DM500, filtro de emisión desde EM520.
• U-MNG2 Excitación verde de banda estrecha, filtro de excitación EX530-550, espejo dicroico (DM570), filtro de emisión desde EM590.
• Cámara digital color profesional para microscopía DP70. Resoluciones efectivas de 4080 x 3072, 2040 x 1536, 1360 x 1024, 680 x 512, 680 x 510 (2x2 binning) o 340 x 250 (4x4 binning) píxeles.
• Software CellSens Dimension de adquisición y análisis de imagen

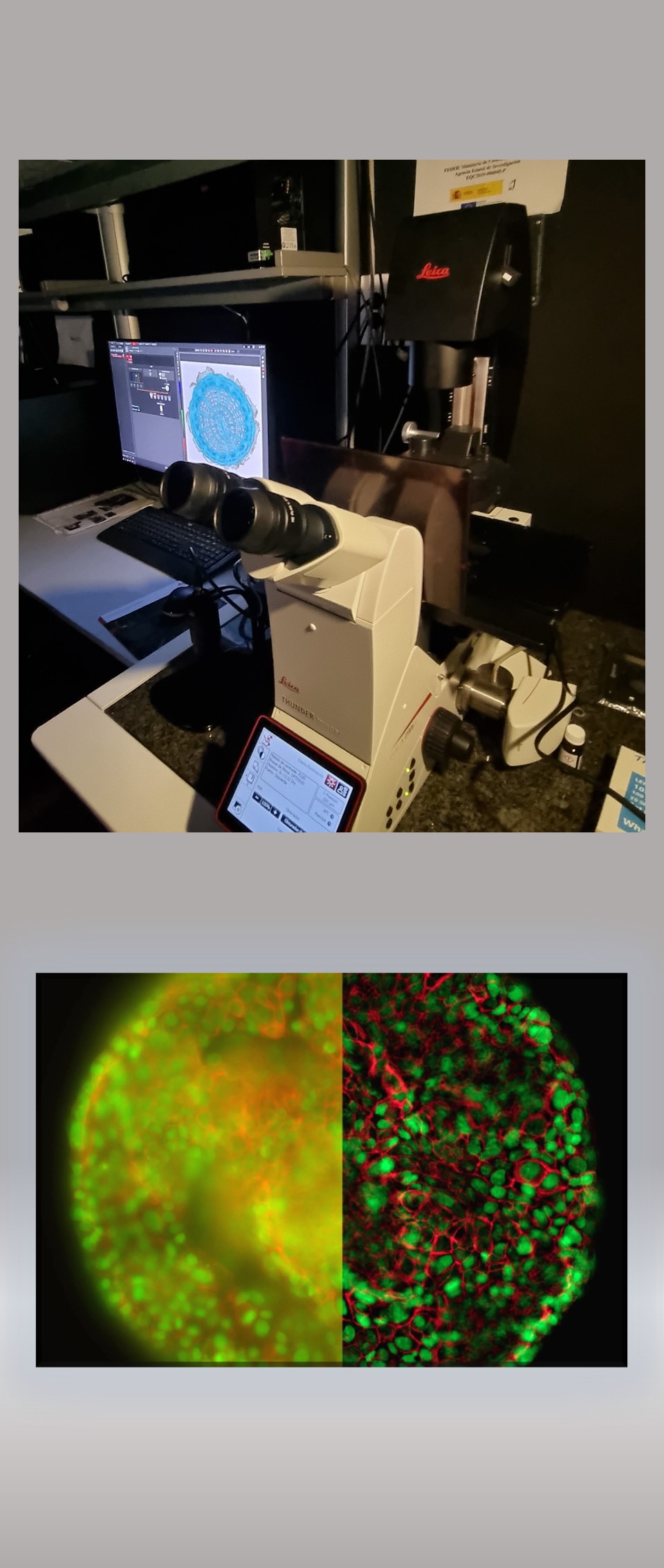

El microscopio Thunder combina el hardware optimizado para la adquisición a muy altas velocidades en todos los ejes con un software de procesamiento automático de imágenes.

• Microscopio invertido DMi8 motorizado.
• Luz blanca por LED.
• Iluminación de fluorescencia de alta velocidad de 8 canales:
• 8 LEDs independientes para amplia compatibilidad con diferentes fluorocromos.
• Intercambio entre canales con dos cubos de filtro cuádruples y rueda de filtros de excitación ultrarrápida e independiente.
• Bloque de Filtros 1: Líneas 390 nm (DAPI), 475 nm (GFP/FITC), 555nm (TRITC), 635nm (CY5)
• Bloque de Filtros 2: Líneas 438 nm (CFP, 511 nm (YFP), 575 nm (Texas Red), 730nm (CY7)
• Platina Quantum HS de alta precisión y velocidad, y adaptador de 4 portas optimizada para la rápida adquisición de múltiples campos y preparaciones.
• Cámara LEICA monocromática sCMOS K5 de alta sensibilidad para fluorescencia.
• Cámara LEICA color DMC 5400 de 20 MP para muestras colorimétricas.
• Sistema de corrección de enfoque Leica AFC (Adaptive Focus Control)
• Objetivos:
• N PLAN 5x/0.12 PH BF Fluo
• HC PL FL 10x/0.32 PH BF Fluo
• HC PL APO 20x/0.80 mm PH BF Fluo
• HCX PL APO 40x/0.95 W.D. 0,17 mm BF Fluo
• HCX PL APO 100x/1.40-0.60 Oil W.D. 0.14 mm BF Fluo

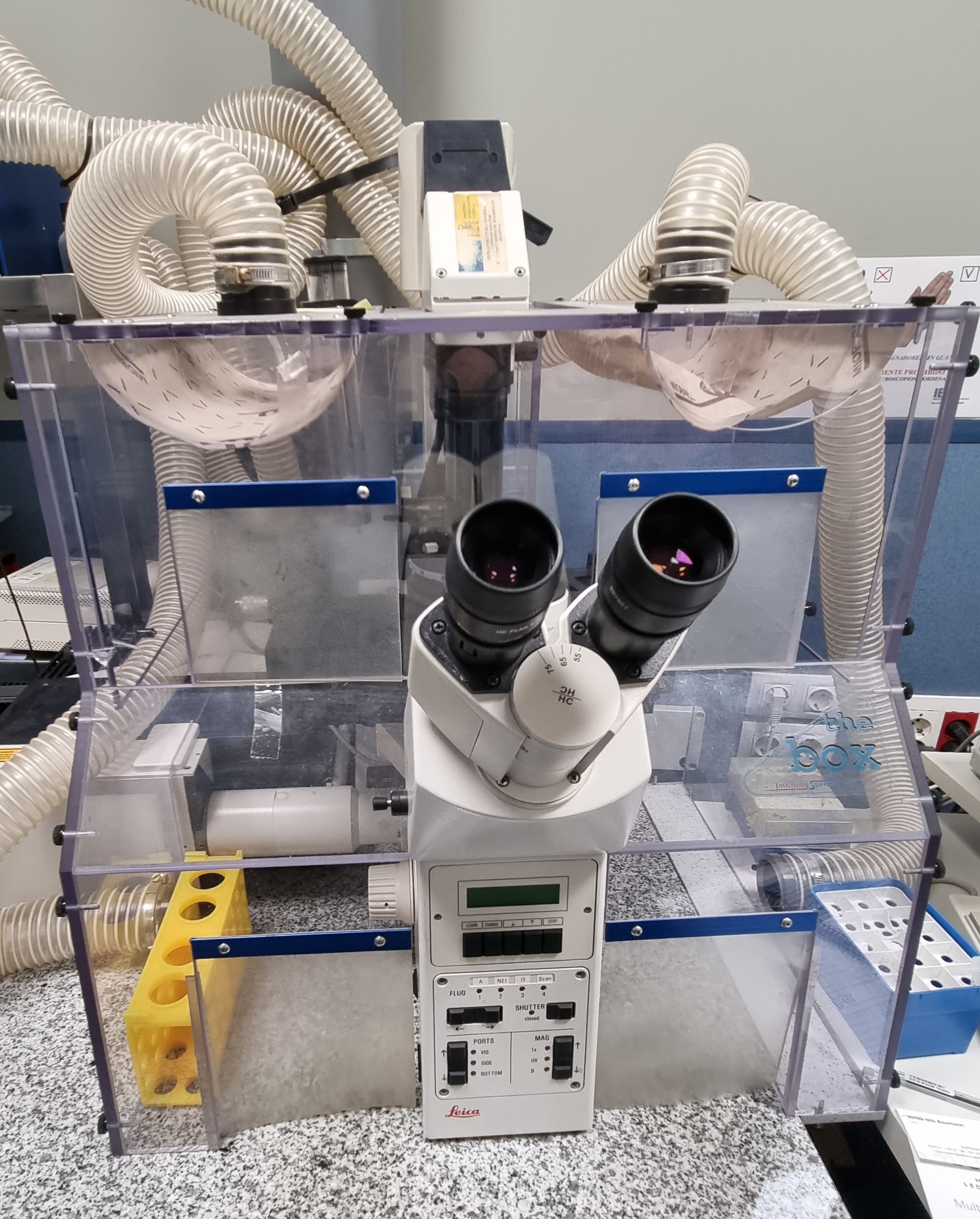

Microscopía Confocal para la excitación y detección de marcadores fluorescentes

• Microscopio DM IRE2 motorizado.
• Láseres: Diodo azul 405 nm, Argón multilínea 458, 476, 488, 496, 514 nm, DPSS 561 nm, Helio-Neon, multilínea 594, 633 nm
• Filtro AOBS (acústico-óptico sintonizable que sustituye el sistema de filtros y permite mayor libertad de selección de emisión de fluoróforos).
• Objetivos:
• PL FLUOTAR 2.5x/0.07
• HC PL APO 10x/0.40
• HC PL FLUOTAR 50x/0.80
• HC PL APO 20x/0.70 Multi Inmersión
• HCX PL APO 40x/1.25-0.75 Oil
• HCX PL APO 63x/1.40-0.60 Oil
• HCX PL APO 63x/1.30 Glyc
• Detectores: 4 canales PMT de fluorescencia y 1 canal de luz transmitida.
• Sistema de incubación para la temperatura.
• Lámparas Halógena y Mercurio para luz transmitida y fluorescencia convencional.
